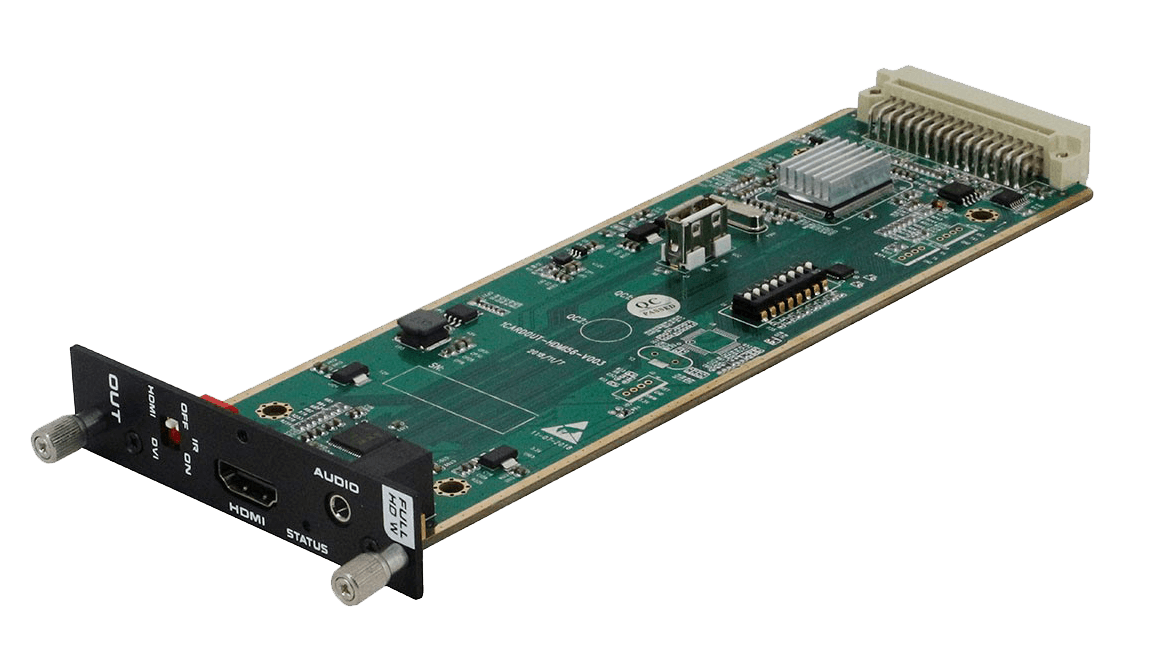

1卡1路混合矩陣1路HDMI信號輸出卡
SMX-O-HDMI
功能特點：
-
1路HDMI信號輸出
-
1路3.5mm接口音頻輸出
-
音頻分離功能可實現獨立的音頻和視頻切換
-
自動管理所有已連接設備之間的EDID通信
-
信號均衡補償、修正、自動調節和時鐘恢復功能
-
智能倍頻倍線處理
-
符合HDCP標準,支持HDMI2.0, DVI1.0
-
支持最大分辨率HDPC:1920×1200@60Hz的視頻信號,HDTV:1920×1080@60Hz
-
支持熱插拔，自動識別新配置并啟用
產品規格：
|
視頻 |
|
增益 |
0 dB |
|
像素頻率 |
165MHz, 全數字 |
|
接口帶寬 |
6.75 Gbps（每種顏色2.25 Gbps） |
|
最大支持分辨 |
4K×2K@30Hz |
|
位時鐘抖動(Clock Jitter) |
<0.15 Tbit |
|
位上升時間(Risetime) |
<0.3Tbit (20%--80%) |
|
位下降時間(Falltime) |
<0.3Tbit (20%--80%) |
|
最大傳輸延時 |
5nS(±1nS) |
|
接口 |
1路HDMI-A母接口、1路3.5mm音頻座 |
|
信號強度 |
T.M.D.S. +/- 0.4Vpp |
|
最小/最大電平 |
T.M.D.S. 2.9V/3.3V |
|
阻抗 |
50 Ω |
|
EDID |
自動管理所有已連接設備之間的 EDID 通信 |
|
最大直流偏置誤差 |
15mV |
|
建議最大輸入/輸出距離 |
輸入小于35米，在1600x1200@60時 |
?
